özel hi-fi ses sistemi tasarımı ve akustik modelleme

[ stereo hifi sistemin konsept görüntüsü. ]

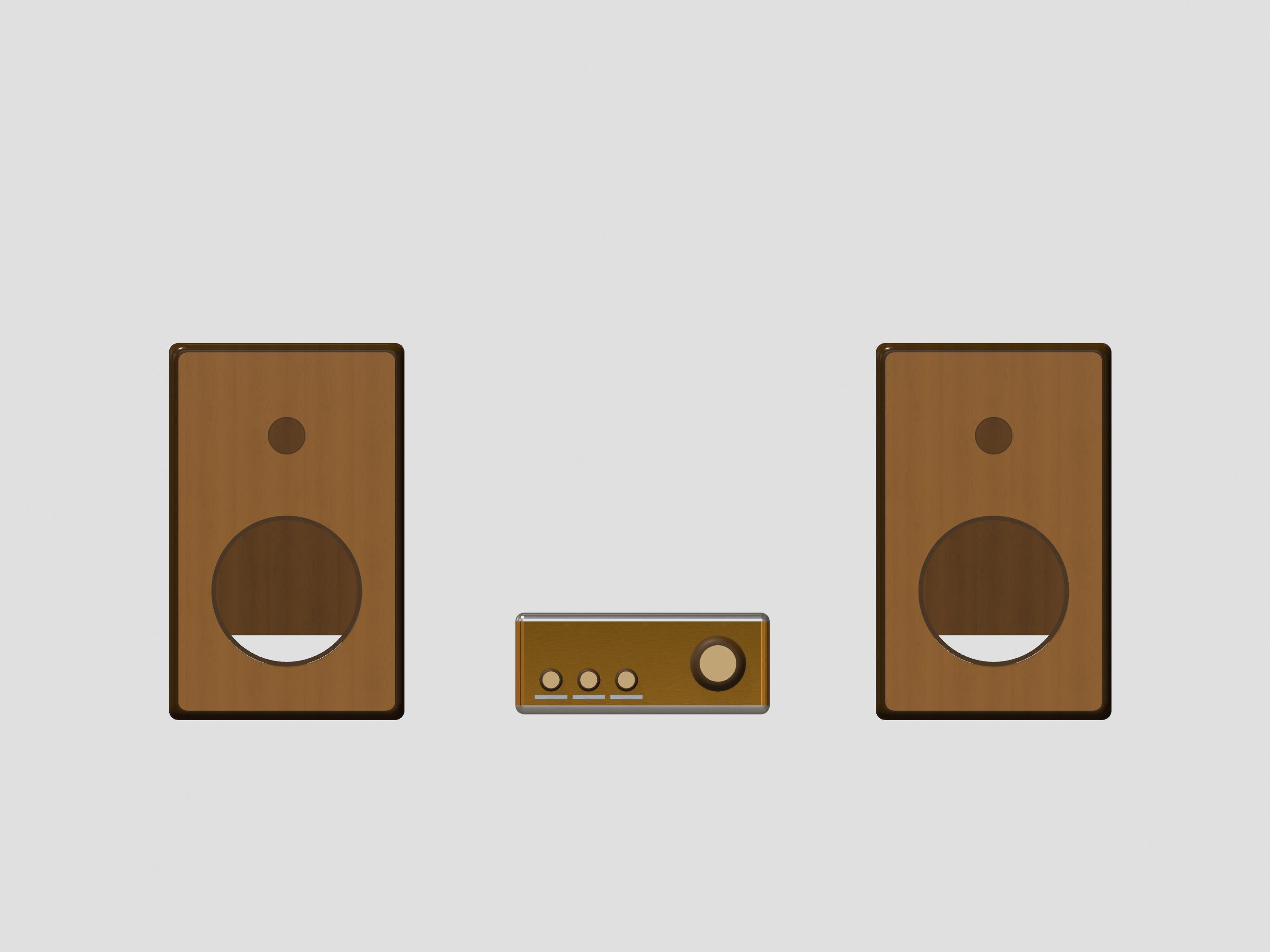

[ 16 cm çaplı midwoofer ve 3 cm çaplı tweeter'a göre tasarlanmış kabinlerin (sol ve sağ) ve amplifikatörün (orta) önden 3d modeli. kabinler mdf'den ve amplifikatör, manyetik alan stabilizasyonu için alüminyumdan tasarlanmıştır.]

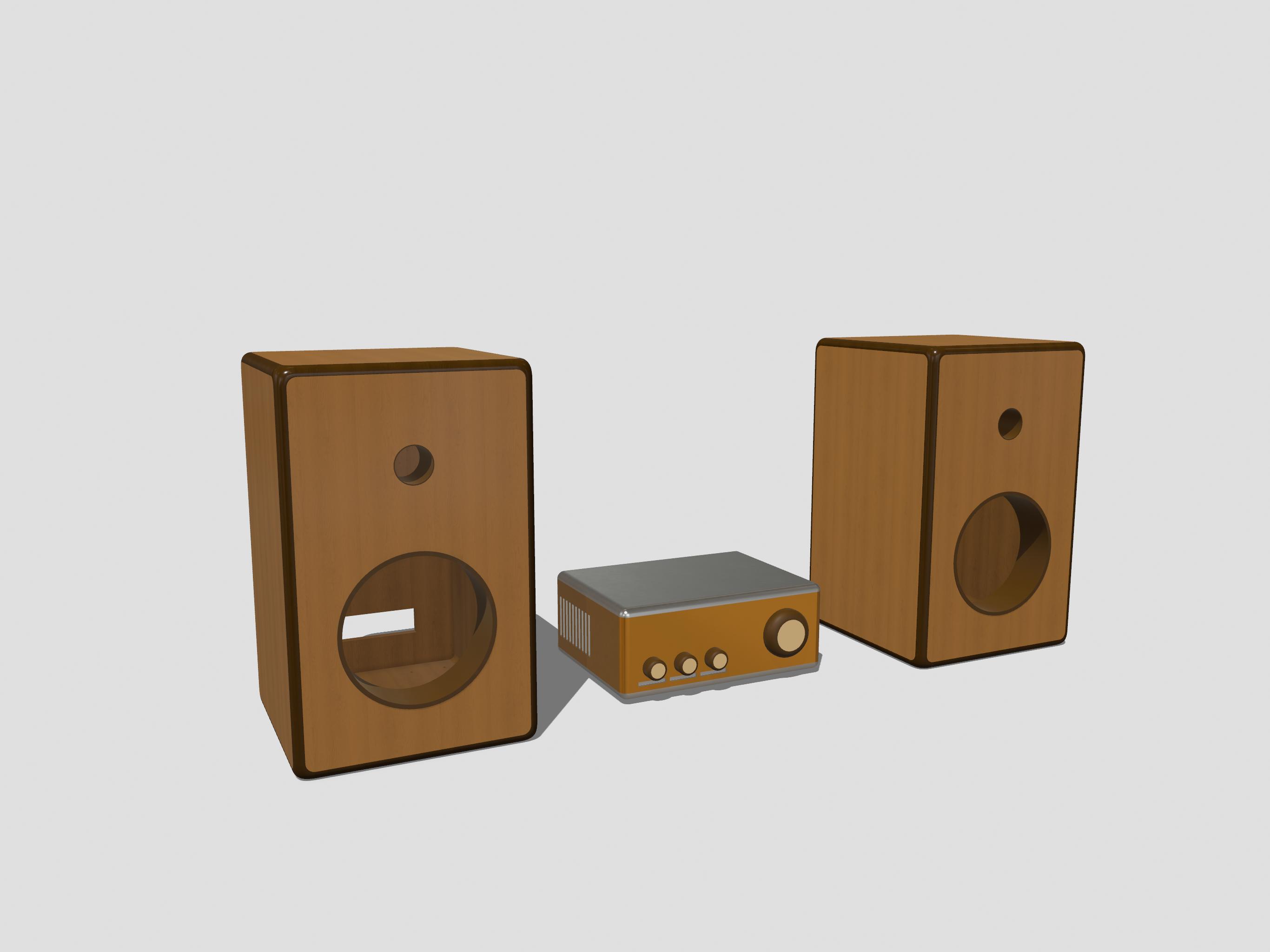

[ 16 cm çaplı midwoofer ve 3 cm çaplı tweeter'a göre tasarlanmış kabinlerin (sol ve sağ) ve amplifikatörün (orta) yandan 3d modeli. kabinler mdf'den ve amplifikatör, manyetik alan stabilizasyonu için alüminyumdan tasarlanmıştır. ]

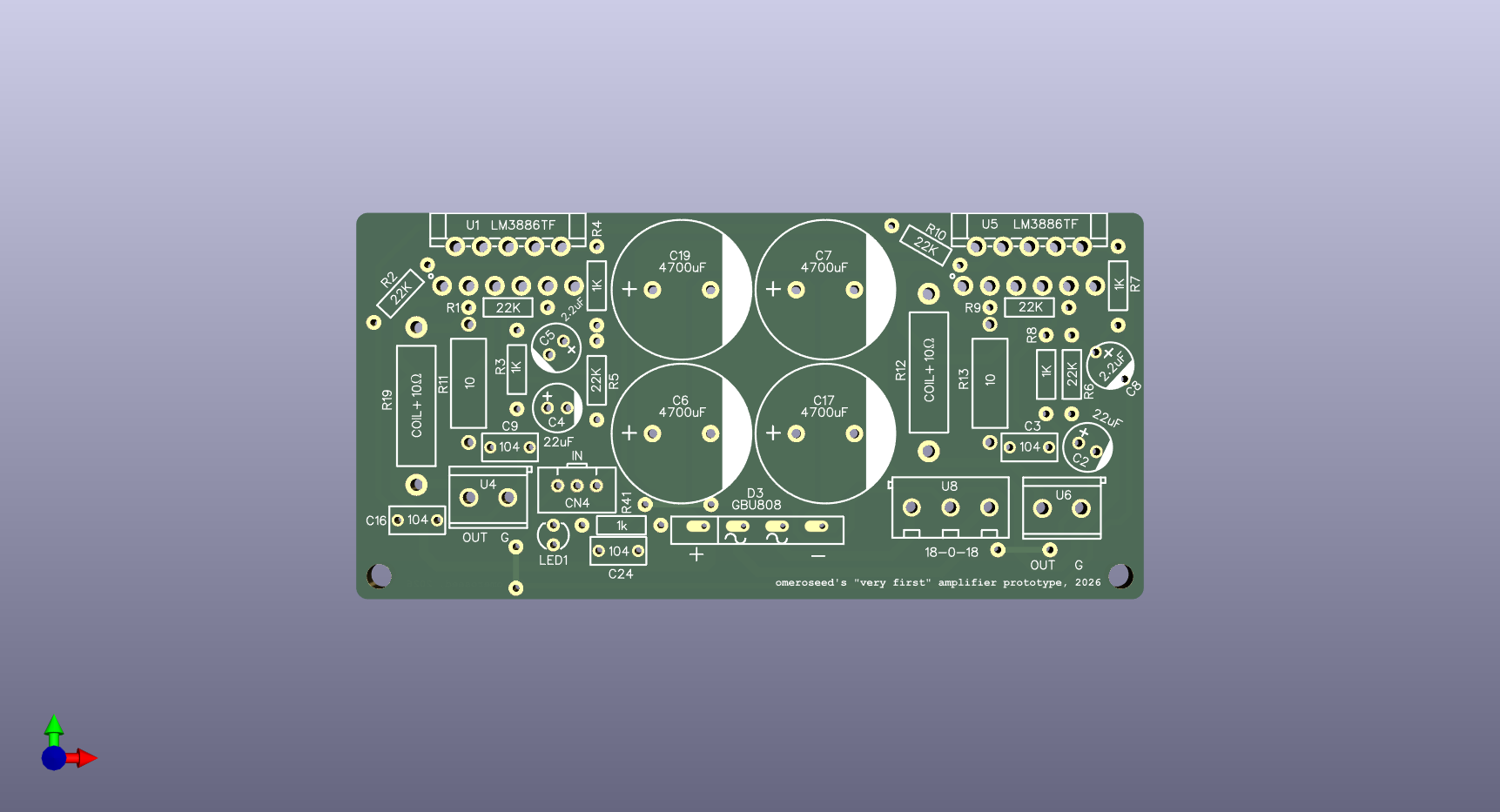

[ amplifikatör devresi. yaklaşık 10 cm çaplı ve 18v gerilim sağlayan toroidal transformatör ile beslenmektedir. ]

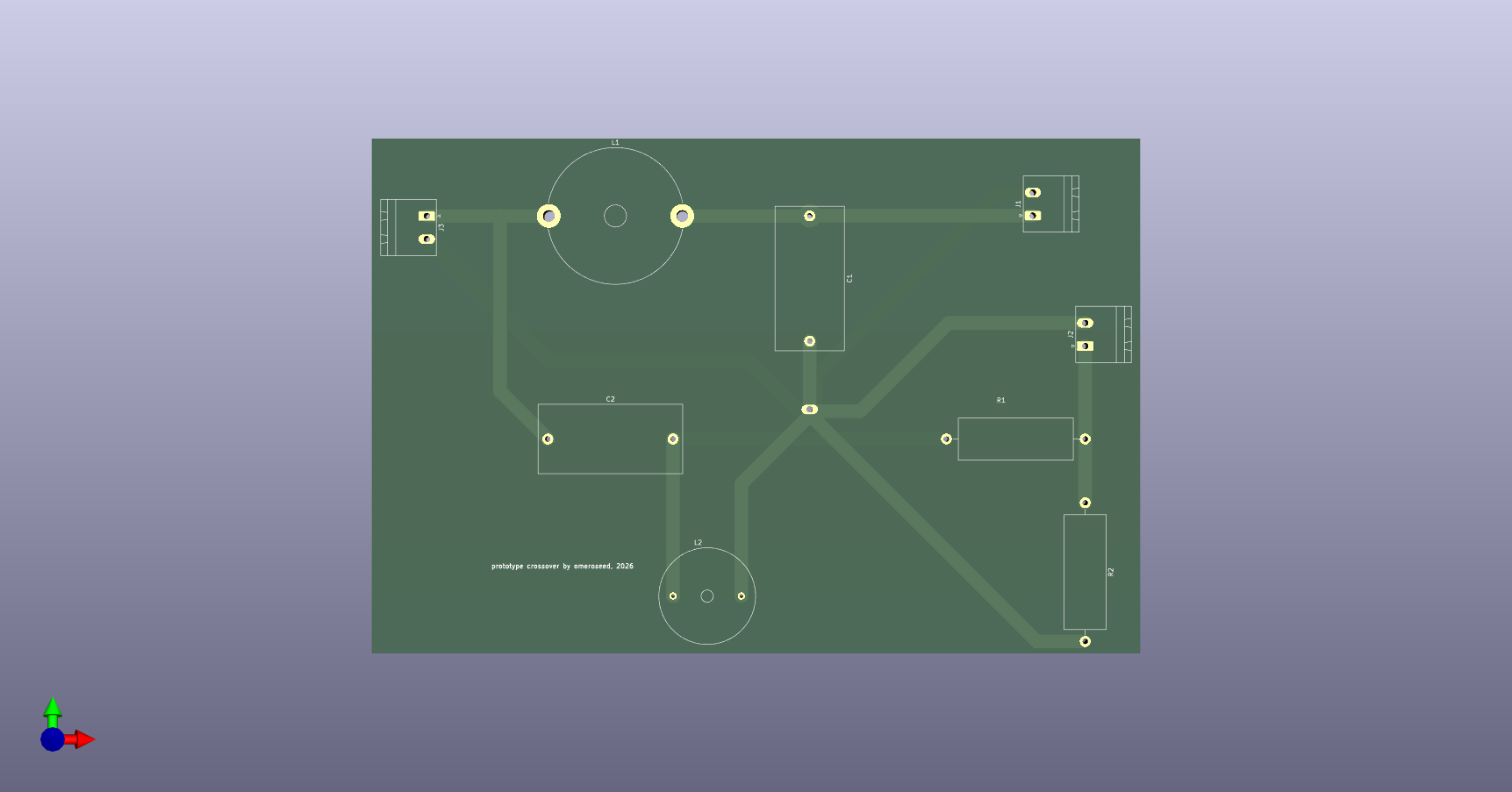

[ tweeter ve midwoofer arası iletişimi sağlayacak crossover devresi. bu devre kabinin içinde yer alacak olup manyetik alan stabilizasyonu için büyük ve birbirinden ayrık komponentler, normalden büyük kalınlıktaki bakır yollar ile birbirine bağlanmıştır. ]

proje özeti

mart-nisan 2026'da gerçekleştirilen bu projede, bir amplifikatör ve özel yapım hoparlör kabinlerinden oluşan tam teşekküllü bir hi-fi ses sistemi tasarlanıp üretilmiştir. lm3886 entegresi tabanlı, düşük gürültülü ve yüksek sadakatli bu güç amplifikatörünün elektronik tasarımı, 18v gerilimli toroidal güç kaynağı ile 100w'a kadar olan sürücüleri çalıştıracak şekilde dizaynı, komponent seçimi ve montaj süreçleri bütünüyle tarafımca yürütülmüştür. projenin akustik ayağında ise, vituixcad yazılımı kullanılarak detaylı crossover devresi simülasyonları yapılmış; rezonans hesaplamaları doğrultusunda akustik olarak eşlenmiş hoparlör kabin mimarisi tasarlanmış ve mdf'den üretilmesi planlanan kabinin dizaynı oluşturulmuştur.

temel kazanımlar

• lm3886 entegresi ile amplifikatör mimarisinin kurulması, pürüzsüz ses çıkışı için güç kaynağı dizaynı ve düşük toleranslı, gürültüsüz komponentlerin seçimi.
• hoparlör sürücülerinin frekans tepkilerinin incelenmesi ve tweeter/woofer ayrımını yapacak crossover devrelerinin simülasyon ortamında optimize edilmesi.
• akustik simülasyon verilerine dayanarak, ses dalgalarının kabin içindeki sönümlenmesini sağlayacak doğru hacim, yalıtım ve hava çıkış dinamiğine sahip ahşap kabinlerin tasarlanması.

kullanılan araçlar ve donanımlar

• kicad: amplifikatör ve crossover devresinin çizimi.
• vituixcad: hoparlör crossover modellemesi, frekans yanıt analizi, empedans eşleştirme ve kabin rezonans simülasyonları.
• freecad: hoparlör kabininin teknik çizimi.
